원래 장소:
허난
브랜드 이름:
Lanphan
인증:
CE
모델 번호:
ZP-5、7、9E

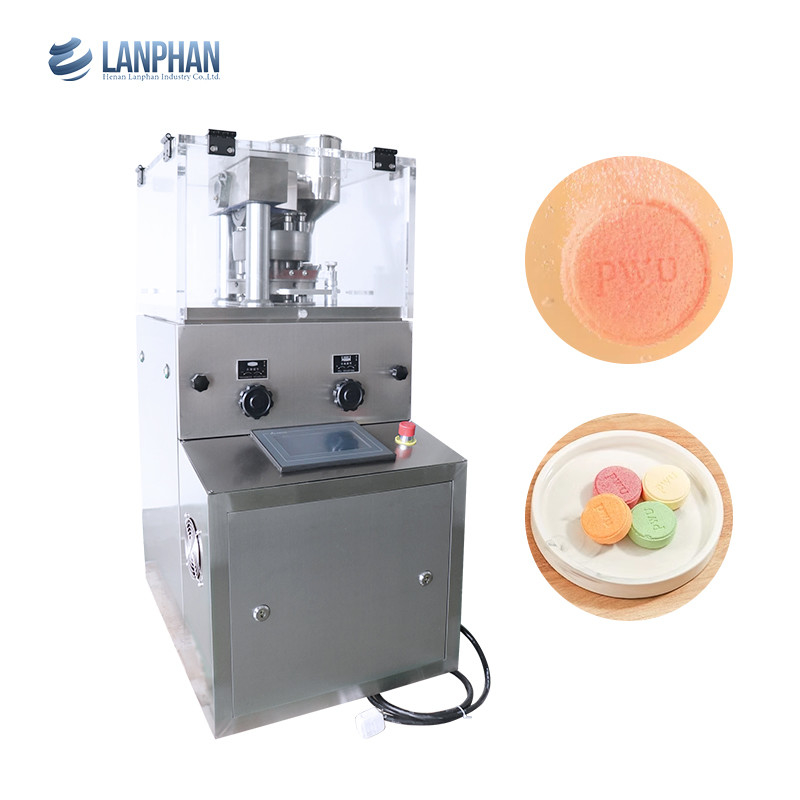

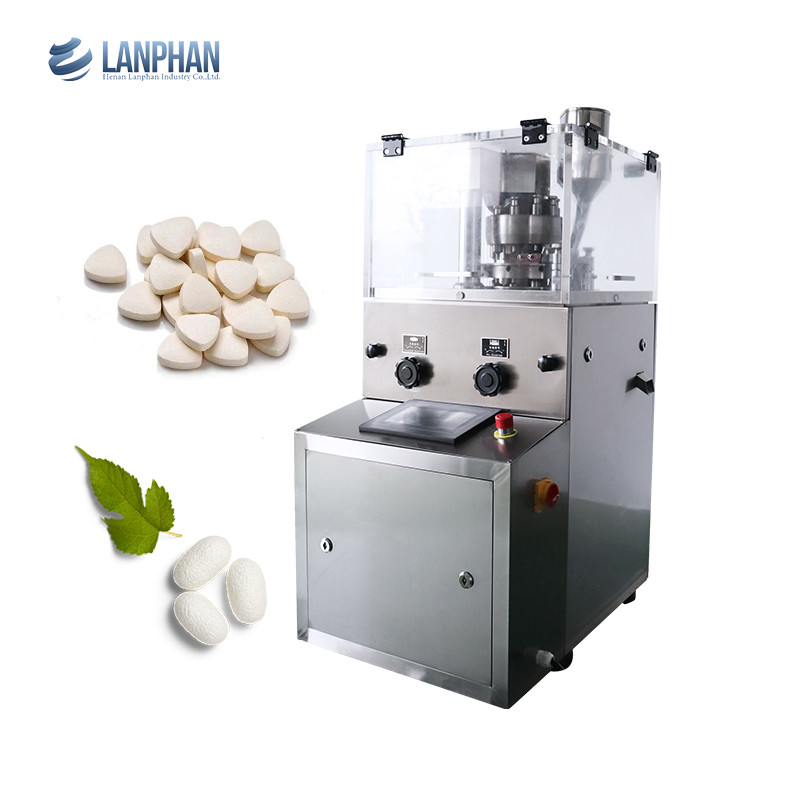

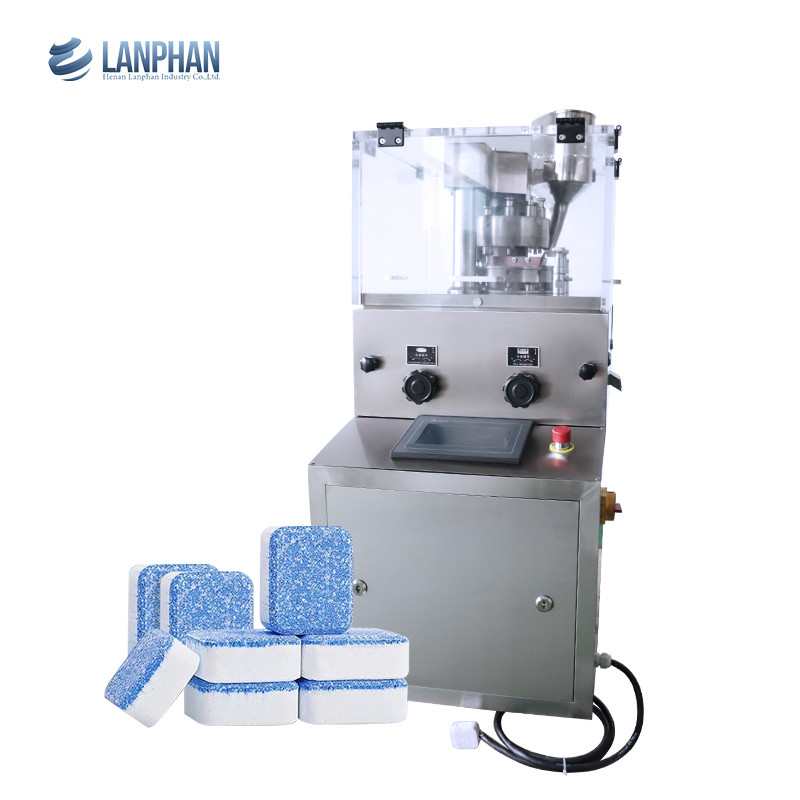

| 모델 | ZP-579E 터치 스크린 | ||
| 매트 수 (수급) | 5 | 7 | 9 |
| 최대 압력 | 60kN | ||
| 최대 타블릿 지름 | 20mm | ||
| 최대 충전 깊이 | 15mm | ||
| 최대 타블릿 두께 | 6mm | ||
| 회전속도 | 30RPM | ||
| 생산용량 | 9000조각/시간 | 12600조각/시간 | 16200조각/시간 |
| 모터 전력 | 2.2kw | ||
| 크기 | 960*660*1300mm | ||
| 순중량 | 3201kg | ||
1. 회전 테이블 구조: 회전 테이블은 기계의 주요 실행 부분입니다. 그것은 상부 및 하부 베어링 부품, 주요 샤프트, 회전 테이블 및 다른 주요 부품으로 구성됩니다.다이는 평평하게 회전 테이블 주위에 분포, 그리고 토크는 평면 키에 의해 회전 테이블과 스핀들 사이에 전송됩니다. 주 축은 스플라인으로 연결 된 벌레 기어 쌍으로 구동되는 베어링에 지원됩니다.그리고 회전대를 회전시키기 위해 주축을 회전.
2트랙 메커니즘: 트랙은 고위 트랙과 하위 트랙으로 구성된 고통형 캄과 평면 웅덩이 바퀴가 있으며, 이는 상위 및 하위 펀치의 궤도입니다.상부 레일은 위로 달려가는 레일과 같은 여러 레일로 구성됩니다., 상향 급격한 하향 레일, 상향 급격한 평행 레일, 그리고 압축 하향 레일. 그들은 각각 상부 트랙 디스크에 고정된다.하부 레일은 아래로 달려있는 상향 레일과 아래로 달려있는 상향 레일로 구성됩니다.그들은 각각 하부 레일 좌석에 설치됩니다.
3충전 조정 장치: 충전 조정 장치 는 태블릿 의 무게 를 조절 하기 위해 사용 됩니다. 충전 조정 메커니즘 은 주체 안 에 설치 됩니다.주체 의 평면 에서 달 모양 의 충전 철도 를 관찰 할 수 있다. 스파이럴의 작용으로 상승 또는 하락하여 충전 부피를 제어합니다. 디스크가 조정하도록 회전되면 충전 부피는 시계 방향으로 감소합니다.
4필름 두께 (압) 조정 장치: 아래 압축 바퀴를 위아래로 조정하여 필름 두께 (압) 를 조정합니다.낮은 압력 바퀴는 주체의 굴곡에 설치됩니다, 그것은 특기 원에 장착되어 있으며, 바깥쪽 끝은 수동 바퀴에 연결됩니다. 외부 수동 바퀴가 조정되면 특기 원이 압력 바퀴를 상승 또는 하락하도록 움직입니다.그게.., 잎의 두께 (압) 를 조절하기 위해. 태블릿의 두께와 단단성을 제어하기 위해. 상단 압축 바퀴의 위아래 조정도 조정 장치로 사용될 수 있습니다.하지만 정상적인 상황에서는 조정되지 않습니다..
